Aufgabe 3.1 (zu Element E3 - Messen versus Beobachten)

Die folgenden vier Frames sind der Computersimulationen eines Flugs durch ein stilisiertes Brandenburger Tor mit einer Fluggeschwindigkeit der Kamera von v = 0,01 c entnommen!

Bestimmen Sie die Position, d.h. die Koordinate der Torvorderseite in Flugrichtung!
Die Position der Kamera in LE ist gegeben durch 70 - i * 0,144, wobei i die Bildnr. bezeichnet.

Tipps zur Lösung:

Zur Lösung genügt es prinzipiell, zwei der fünf Bilder zu vermessen. Versuchen Sie die beiden am besten geeignetsten auszuwählen! Die übrigen Bilder sollten zu Kontrollmessungen verwendet werden, um Messfehler auszuschließen.
Die Position des Tores wird in Abschnitt E6.4 benötigt.

Informationen zur Aufnahme der Bilder:
(Hinweis: Diese Daten werden nicht zur Lösung benötigt.)

1 Längeneinheit = 1LE
Im ersten Bild des Films befindet sich die Kamera an der Position 70 LE.
Die Bilder sind mit einer Lochkamera aufgenommen, die sich zentral vor dem Tor genau 3,5 LE über dem Boden befindet.
Die Kamera hat einen Öffnungswinkel von 60 Grad in horizontaler Richtung und 51,33 Grad in vertikaler Richtung.
Das Tor ist am Boden 20 LE breit (21 LE an der breitesten Stelle, dort wo das Dach vorspringt) und 10 LE hoch.
Die Breite eines Pfeilers beträgt 1 LE.
Größe der Bodenkacheln: etwa 1.664 x 1.664 LE²

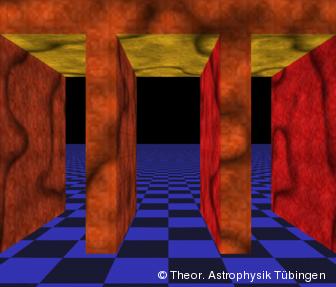

	v = 0,01c Bild Nr. 400 Kameraposition: 12,4 LE Ein Klick auf das Bild führt zu einem interaktiven Messtool, dass alle vier Frames zur Ausmessung anbietet. Dort können auch vergrößerte Versionen der Bilder heruntergeladen werden.

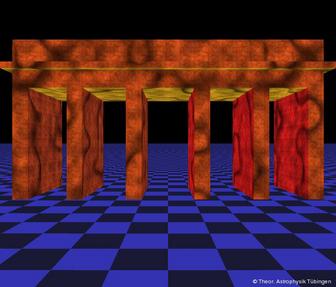

	v = 0,01c Bild Nr. 337 Kameraposition: 21,472 LE Ein Klick auf das Bild führt zu einem interaktiven Messtool, dass alle vier Frames zur Ausmessung anbietet. Dort können auch vergrößerte Versionen der Bilder heruntergeladen werden.

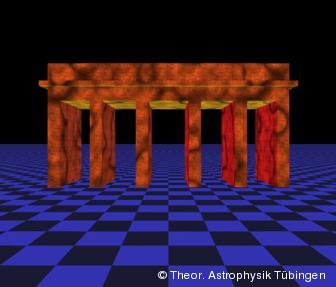

	v = 0,01c Bild Nr. 300 Kameraposition: selbst ausrechnen Ein Klick auf das Bild führt zu einem interaktiven Messtool, dass alle vier Frames zur Ausmessung anbietet. Dort können auch vergrößerte Versionen der Bilder heruntergeladen werden.

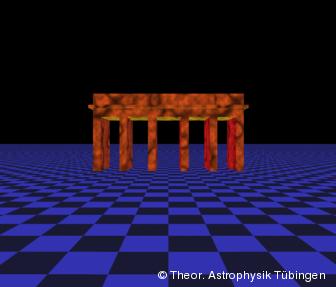

	v = 0,01c Bild Nr. 200 Kameraposition: selbst ausrechnen Ein Klick auf das Bild führt zu einem interaktiven Messtool, dass alle vier Frames zur Ausmessung anbietet. Dort können auch vergrößerte Versionen der Bilder heruntergeladen werden.
